ElectricaNW 1.2.0.5
Программа ElectricaNW предназначена для автоматизированного проектирования электроснабжения силового электрооборудования и внутреннего электроосвещения промышленных и гражданских объектов строительства, а также для анализа действующей электрической сети.
Построение электрической сети начинается с главного распределительного устройства, к которому подключается источник питания. Главное распределительное устройство может иметь один или два ввода. Из группы панелей можно сформировать комплектное распределительное устройство.
Электроприемники подразделяются на два типа, осветительное оборудование и технологическое оборудование.
Технологическое оборудование задается технологом и по типу нагрузки подразделяются на оборудование имеющий в своем составе асинхронный двигатель, тепловую нагрузку и комплексную нагрузку. Все оборудование группируется по характерным однородным категориям электроприемников

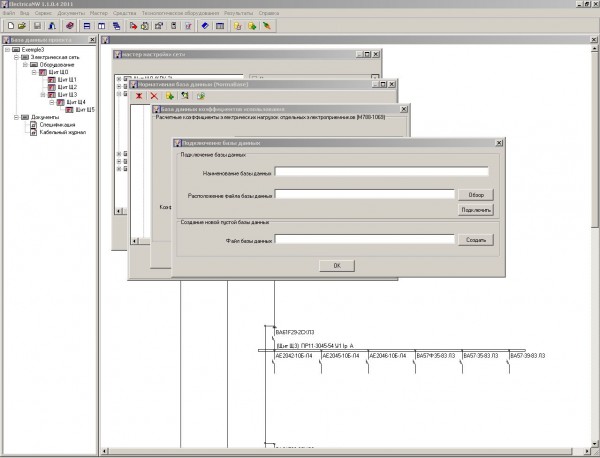

При расчете электрических нагрузок по методике СП31-110-2003, коэффициент спроса задается автоматически из встроенных таблиц базы данных, при расчете по методике РТМ 36.18.32.4-92, коэффициент использования и групповой коэффициент мощности (Cos φ) задаются по справочным данным. Для ввода коэффициентов служит встроенная «База данных коэффициентов использования» построенная в соответствии с техническим циркуляром ВНИПИ Тяжпромэлектропроект №358-90 от 1 августа 1990 г., шифр М788-1068. База данных оборудования представляет собой файл базы данных формата MS Access (файл с расширением .mdb). Реализована возможность подключать попеременно любое количество баз данных. Пользователи могут создавать сколько угодно баз данных новых производителей. Возможность импорта оборудования из других баз данных. При работе с проектом внося в него оборудование, происходит автоматическая загрузка выбранного оборудования в базу данных проекта. Все базы данных располагаются в папке «Base», если подключаемая база расположена вне данной директории, то создается копия база данных, которая копируется в папку «Base».
Вся выходная документация автоматически создается при помощи программы Microsoft Office Word.
Программа позволяет решить следующие задачи:
1 расчет внутреннего освещения методом коэффициента спроса;
2 расчет электрических нагрузок по методикам РТМ 36.18.32.4-92,СП31-110-2003;
3 расчет токов 1-, 3-фазного короткого замыкания;
4 расчет потерь напряжения;
5 проверка электрических сетей по условиям пуска и самозапуска электродвигателей.
В результате работы в ElectricaNW на выходе получается следующий перечень проектной документации:
1 таблица расчета электрических нагрузок по методике СП31-110-92;
2 таблица расчета электрических нагрузок по методике РТМ36.18.32.4-92 (форма Ф636-92);
3 Результирующий расчет нагрузок для трансформаторной подстанции и выбор мощности трансформаторов (форма Ф202-90).
4 спецификация;
5 кабельный журнал;
6 принципиальные схемы щитов.
Что нового в версии 1.2.0.5
В новой версии реализованы новые функции:
расчет электрических нагрузок розеточной сети, расчет электрических нагрузок ввода в общественные и жилые здания, вывод на печать принципиальной схемы электрической сети, справочник коэффициентов использования.
Оценить:
|
Лицензия: условно-бесплатная |
|---|---|
| Размер файла: | 13 Мб () |
| Операционные системы: | Windows 7, Windows XP, Windows Vista |
| Язык: | русский |
| Добавил(а): | leonid |
| Добавлена: | |
| Закачек / Просмотров: | 2 831 / 8 541 |
| Обновлена: | |
Добавить в избранное
|
|
На вопросы отвечает Леонид Чащихин
- Как давно у вас появилась идея создать ElectricaNW, и что не устраивало вас в существующих аналогичных программных продуктах?
- Идея создать ElectricaNW родилась в 2010 году. По профессии являясь энергетиком как то решил облегчить работу электрика проектировщика.
- Почему ElectricaNW получило такое название? Что оно означает?
- Почему ElectricaNW получило такое название? Если словосочетание электрическая сеть перевести на английский, то получится electric network вот из этого сочетания и появилась название программы.
- На каком языке программирования написана ваша программа, и почему вы выбрали именно этот язык?
- Программа написана на языке программирования C++ при разработки приложения использовался компилятор C++Builder. Почему именно этот язык, наверное от того что он является самым популярным языком программирования.
