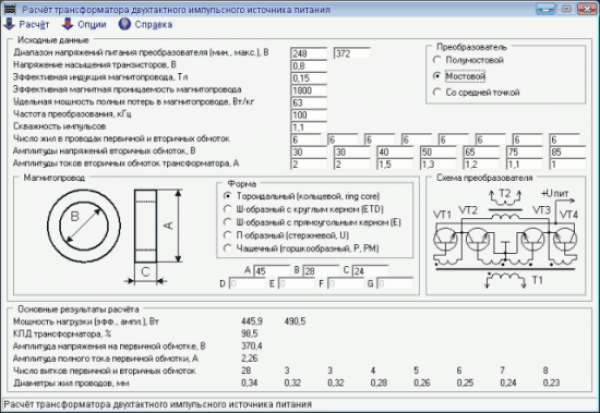

Design tools pulse transformers 4.0.0.0

Программа для инженерного расчёта импульсных трансформаторов двухтактных мостовых, полумостовых и имеющих вывод от средней точки преобразователей источников питания. Изготовив трансформатор точно по результатам расчёта, при верных исходных данных, можно не опасаться, что трансформатор импульсного источника питания будет не оптимален. Программа учитывает скважность импульсов и число жил в литцендрате обмоток, что важно для высокочастотных устройств с ШИМ. Осуществляет вычисления мощности потерь на омическое сопротивление в обмотках, на гистерезис в магнитопроводе, на поверхностный эффект, причём программа производит расчёт потерь и на скин-эффект, и на эффект близости согласно методики Доуэлла. Ферритовый магнитопровод импульсного трансформатора может быть тороидальным, Ш-образным с круглым или прямоугольным керном, П-образным или чашечным. Программа вычисляет КПД трансформатора, глубину скин-слоя, коэффициент формы импульсов, эффективную напряжённость магнитного поля в магнитопроводе. А также программа рассчитывает индуктивности и число витков обмоток трансформатора, эффективные напряжения и токи обмоток, длины проводов, число слоёв обмоток и многое другое.

Оценить:	Лицензия: бесплатная
Размер файла:	1 Мб (Скачать)
Операционные системы:	Windows 7, Windows XP, Windows Vista, Windows 9x
Язык:	русский
Добавил(а):	moskatov
Добавлена:	8 сентября 2010 г.
Закачек / Просмотров:	2 959   /   6 009
